Een rode plus draad via het contactslot geschakeld voedt de kachelventilatormotor.
Deze hangt via de weerstanden die geschakeld worden door de draaischakelaar aan massa.
Verwijder het plaatje, sluit massa rechstreeks op de motor aan. Met ingeschakeld contact moet deze nu lopen.
Meet de weerstanden met een multimeter door, in mijn geval was er een stuk.
Massa aansluiting gaat via contact 0 of via het contact wat ook het lampje schakeld.
Contacten L, M en H (Low, Medium en High gaan naar de weerstanden. Op de foto is het contact naar de motor niet aangesloten.
Tip: Trek een draad van de aansluiting vd motor die naar de weerstanden gaat door naar het console,
indien de weerstandbrug overleden is kun je door de draad aan het lampje contact vd draaischakelaar te hangen te laten draaien door de schakelaar op L,M of H te zetten,
Tezijnertijd zal ik deze draadweerstanden vervangen door hoogvermogensweerstanden die bij elke electronicaboer verkrijgbaar zijn.

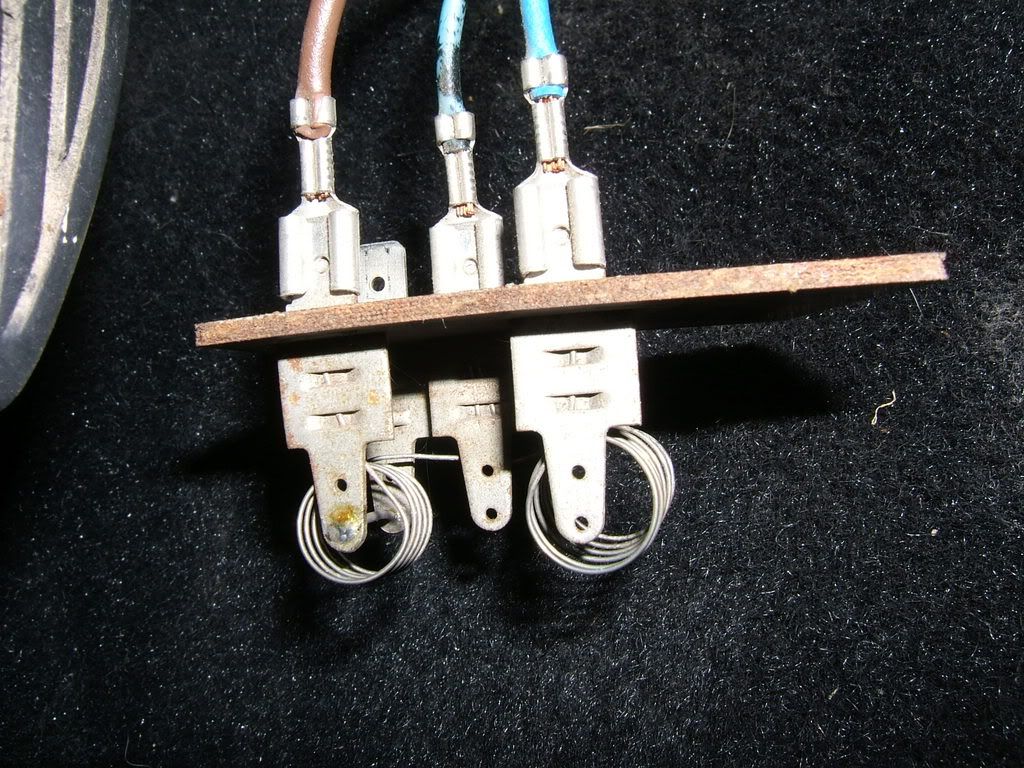

Op de foto is de draad naar de motor verwijderd. Plus is op de motor aangesloten.
Zie ook de beschrijving van Eric
Klik
en de beschijving hoe het console te verwijderen en electrische schema's op
Graig's place.
Enjoy
